会社案内 お問い合わせ 		フレキシブルチューブ
フレキシブルチューブは各種保護管、流体移送、排気管等、多方面で使用されています。
スタンドチューブ

スタンドチューブ（スタンドフレキシブルチューブ)

特徴　スタンドチューブは硬鋼線と特殊異型線とを　　　　巻き合わせたもので、屈曲自在です。

用途例

  • 電気スタンド
  • 自動機械の切削油の移送用・注油用
  • マイクスタンド
    		•
    呼称（外径）mm
    内径mm
    重量g/m
    ※保持力g/200mm
    6
    3.4
    125
    50
    7
    200
    150
    8
    4
    220
    300
    9
    5
    300
    200
    9.5
    320
    10.2
    5.7
    340
    450
    10.5
    420
    350
    （固）11
    5.3
    450
    700
    13
    7.5
    600
    700
    (固)13
    6.2
    650
    1000
    14
    8
    620
    700
    （固）14
    6.2
    750
    1350
    14.5
    8.5
    580
    570
    16
    9.5
    800
    800
    16.5
    780
    1000
    18
    10.8
    940
    850
    （固）18
    8.5
    1250
    2500
    （柔）18
    11
    950
    600
    21.5
    14
    1100
    1000
    25
    16
    1570
    1300
    ※保持力はスタンドチューブ200mmの長さで水平とし、　 保持できる重さです。

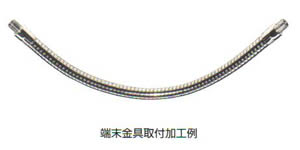

    スタンドチューブ端末金具取付加工例（フレキシブルチューブ）




    スタンドチューブ水平保持力

    呼称(外径)mm
    保持力g
    L100
    L200
    L300
    L400
    L500
    10.2
    800
    400
    200
    50
    0
    (固)11
    1400
    700
    450
    200
    100
    13
    1000
    700
    250
    100
    0
    (固)13
    3500
    1000
    550
    300
    200
    16
    4000
    800
    600
    250
    150
    18
    1200
    850
    250
    100
    0
    (固)18
    7000
    2500
    1500
    1000
    400

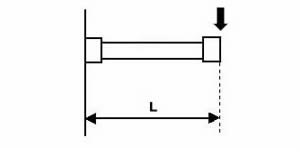

    水平にし、荷重を掛けて垂れ下がり始めの保持力
    です。
    スタンドチューブ（フレキシブルアーム）水平保持力




    スタンドチューブ垂直保持力

    呼称(外径)㎜
    保持力g
    L100
    L200
    L300
    L400
    10.2
    1000
    300
    100
    0
    (固)11
    -
    1500
    1000
    100
    13
    -
    500
    250
    0
    (固)13
    -
    2000
    1000
    500
    16
    -
    1000
    500
    200
    18
    -
    700
    300
    100
    (固)18
    -
    4000
    2000
    1000

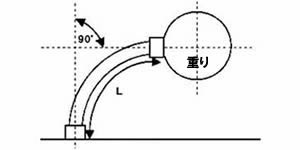

    垂直から90度曲げ、支えることの出来る重量です。
    重りはφ100、重心距離は50㎜での実測。
    スタンドチューブ（フリーアーム）垂直保持力

      ＡＰチューブ

    APチューブ（フレキシブルチューブ）

    特徴　可撓性に富み、不燃性で耐摩耗性有り。

    材質　亜鉛メッキ鋼帯、ステンレス鋼帯及び
    　　　　 ガラスパッキン

    用途例

  • 圧力の低いバキューム
  • エキゾースト（排気）
  • 子供用レーシングカートのマフラー継手
  • 冷却ダクト
  • 粉体（粒子状）輸送
  • 地中埋設用
    		•
    呼称
    材料厚さmm
    内径mm
    外径mm
    最小曲げ半径mm
    重量g/m
    5/8"
    0.25
    15.0
    18.5
    310
    250
    7/8"
    21.9
    25.0
    250
    420
    1"
    0.4
    25.1
    30.5
    350
    700
    1・1/4"
    31.8
    37.0
    340
    880
    1・1/2"
    38.0
    43.0
    980
    1・3/4"
    44.0
    49.0
    1150
    2"
    50.5
    56.0
    330
    1360
    2・1/2"
    63.5
    68.5
    380
    1730
    2・3/4"
    70.0
    74.0
    370
    2020
    3"
    75.0
    80.5
    400
    2070
    3・1/2"
    90.0
    94.5
    450
    2400
    4"
    101.0
    107.0
    490
    3000
    5"
    126.5
    132.0
    3200
    6"
    151.0
    157.5
    500
    4250

      ＮＵＰチューブ（パッキンなし）

    NUPチューブ（パッキンなし）（フレキシブルチューブ）

    特徴　可撓性に富み、不燃性で耐摩耗性有り。

    材質　亜鉛メッキ鋼帯、ステンレス鋼帯

    用途例

  • 圧力の低いバキューム各種ホースの保護用
    		•
    呼称
    材料厚さmm
    内径mm
    外径mm
    最小曲げ半径mm
    重量g/m
    1・1/4"
    0.4
    32.0
    37.0
    310
    850
    1・1/2"
    0.5
    38.0
    45.5
    320
    1270
    1・3/4"
    44.0
    51.5
    300
    1410
    2"
    0.4
    50.5
    58.0
    320
    1320
    2・1/2"
    63.5
    69.5
    340
    1660
    3"
    75.0
    82.5
    1680
    4"
    100.5
    107.5
    350
    2520
    5"
    126.5
    133.0
    450
    2700
    6"
    150.0
    158.0
    490
    3880

      ＮＰチューブ

    ＮＰチューブ（フレキシブルチューブ）

    伸縮性は螺旋管中最大で、柔軟性に富んでいる。

    材質　亜鉛メッキ鋼帯、ステンレス鋼帯

    用途例

  • 電線保護管
  • ハンドシャワーホース
    • 呼称
    材料厚さmm
    内径mm
    外径mm
    最小曲げ半径mm
    重量g/m
    1/4"
    0.25
    6.4
    9.5
    55
    60
    5/16"
    8
    10.5
    135
    90
    3/8"
    9.8
    12.5
    45
    120
    1/2"
    13
    15.8
    40
    130
    5/8"
    16
    19
    170
    3/4"
    20
    23
    55
    210
    7/8"

    0.4
    22.5
    26.5
    65
    330
    1"
    0.3
    26
    30
    50
    240
    1・1/4"
    0.4
    33
    36.5
    60
    440
    1・1/2"
    39
    44
    70
    620
    1・3/4"
    43

    49
    90
    850
    2"
    52
    57
    110
    1000
    2・1/2"
    65
    70
    120
    1100

      インターロックチューブ

    インターロックチューブ（フレキシブルチューブ）

    チューブ内に線糸パッキンを入れ、防水構造、
    曲げたままの状態を保持。

    材質　ＳＵＳ３０４

    用途例

  • ガス湯沸機出湯管
  • 浄水器清水管
  • 光ファイバー保護管
    • 　
    呼称
    材料厚さmm
    内径mm
    外径mm
    最小曲げ半径mm
    重量g/m
    6
    0.2
    6
    8.5
    60
    120
    8
    8
    10.5
    140
    10
    10
    12.5
    70
    170
    11
    11
    13.5
    80
    190
    12.7
    0.25
    12.7
    15.5
    90
    260
    15.5
    15.5
    18.3
    100
    290

      フレキシブルチューブその他製品
      ライナーチューブ(補強ヘール)
    ライナーチューブ（補強ヘール）    		 密着巻、ピッチ巻密着巻ピッチ巻（フレキシブルチューブ）
      多条巻
    多条巻（フレキシブルチューブ）    		 スクリュー巻フレキシブルシャフトスクリュー巻フレキシブルシャフト
      長尺コイルスプリングの長さはお問い合わせ下さい。φ４～φ５０まで製作可能です。
