フレキシブルシャフト

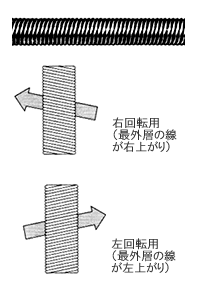

フレキシブルシャフトは特殊硬鋼線を右巻、左巻交互に数層巻いた構成で、強度と耐久性で好評をいただいています。
また当社品は無反発巻きをしていますので、どこを切ってもほとんど反発(スプリングバック)しません。
各種用途に応じたフレキシブルシャフト( 標準型、ハイトルク型、焼入れ型、左右両用、強力型等)自由に
選べます。
ご要望により、柔軟性も変化でき、直径φ50mmまで製作できます。
またバネ用ステンレス鋼線製も製作できます。

標準型フレキシブルシャフト

特徴 トルク伝達に強く耐久性も高い。

用途例

  • フレキシブルグラインダー
  • スケーリングマシン
  • チューブクリーナー
  • コンクリートバイブレーター
  • 草刈機(刈払機)
  • 穴掘り機
  • 枝打機
  • 水中ポンプ
  • 攪拌機
  • 樹脂チューブ成形機
  • 標準型フレキシブルシャフト
    標準型フレキシブルシャフト
    標準型フレキシブルシャフト

    標準型フレキシブルシャフト仕様

    呼称
    外径mm
    公差mm
    最小曲げ半径mm
    破断トルク
    重量g/m
    N・cm
    kgf・cm
    4
    φ3.8
    ±0.1
    60
    200
    20
    70
    5
    φ5
    780
    80
    110
    6
    φ5.92
    70
    980
    100
    160
    6.3
    φ6.2
    1200
    120
    175
    7
    φ6.9
    80
    2300
    230
    220
    8
    φ7.85
    90
    2900
    300
    285
    9
    φ8.8
    100
    4500
    460
    360
    10
    φ9.9
    5100
    520
    445
    11
    φ10.95
    ±0.15
    5500
    560
    540
    12
    φ11.8
    130
    6200
    630
    640
    13
    φ12.9
    140
    6900
    700
    750
    15
    φ14.75
    ±0.2
    150
    13000
    1300
    1000
    18
    φ17.75
    180
    20000
    2000
    1400
    20
    φ19.8
    200
    25000
    2500
    1800
    23
    φ22.7
    250
    32000
    3300
    2300
    25
    φ24.75
    300
    39000
    4000
    2800
    30
    φ29.9
    500
    69000
    7000
    4000

    ※上記破断トルクは実測値です。実使用では1/5〜1/10としてください。
    逆回転での破断トルクは、正回転時の50%〜60%です。
    高回転(1800rpm以上)でご使用の場合、最小曲げ半径は約2.5倍以上
    としてください。
    標準長さは12mです。



    ハイトルク型フレキシブルシャフト

    特徴 標準型フレキシブルシャフトと同等の最小曲げ
    半径で使用でき、 よりハイトルクに耐えるので
    軽量化が期待できます。

    用途例

  • 草刈機(刈払機)
  • 技打機
  • フレキシブルグラインダー

  • ハイトルク型フレキシブルシャフト仕様

    呼称
    外径
    公差
    最小曲げ半径mm
    破断トルク
    重量g/m
    N・cm
    kgf・cm
    6
    φ6
    ±0.1
    70
    1500
    150
    160
    8
    φ8
    ±0.1
    90
    4500
    450
    285
    10
    φ10
    ±0.1
    100
    7500
    750
    445

    ※上記破断トルクは実測値です。実使用では
    1/5〜1/10としてください。
    逆回転での破断トルクは、正回転時の50%〜60%
    です。
    高回転(1800rpm以上)でご使用の場合、最小曲げ
    半径は約2.5倍以上 としてください。
    標準長さは12mです。

    左右両用型フレキシブルシャフト

    特徴 構造上の工夫で比較的逆回転にも強い。
    ただし正回転の破断トルク60%程度です。

    用途例

  • フレキシブルビット
  • フレキシブルドライバー
  • 窓、ダンパー開閉の遠隔操作
  • 操作つまみの回転伝達
  • フレキシブルカップリング
  • 天体望遠鏡追尾用
  • 左右両用型フレキシブルシャフト
    左右両用型フレキシブルシャフト





    焼入れ型フレキシブルシャフト

    特徴 連続焼入れ炉にて加熱し、焼入れ油の中を
    通過させて製作します。
    標準フレキシブルシャフトと比較すると

  • 真直性に優れている
  • ねじれ角(バックラッシュ)が約1/2と小さい
  • リモコン用に適します。
    また長尺品も製作できます。 (30〜100m)

    用途例

  • 窓、ダンパー開閉の遠隔操作
  • 各種リモートコントロール
  • 焼入れ型フレキシブルシャフト仕様

    呼称
    外径
    公差
    最小曲げ半径mm
    破断トルク
    重量g/m
    N・cm
    kgf・cm
    6
    φ6
    ±0.1
    80
    800
    80
    160
    8
    φ8
    ±0.1
    110
    2300
    240
    290
    9
    φ8.65
    ±0.1
    110
    3500
    360
    330
    10
    φ9.7
    ±0.1
    140
    3900
    400
    430

    ※上記破断トルクは実測値です。実使用では
    1/5〜1/10としてください。
    逆回転での破断トルクは、正回転時の50%〜60%
    です。
    高回転(1800rpm以上)でご使用の場合、最小曲げ
    半径は約2.5倍以上 としてください。
    標準長さは12mです。


      強力型フレキシブルシャフト

    特徴 ほぼ直線状態で使用され超高トルクに耐え、
    衝撃にも強い。

    用途例

  • 鋼管、鋳鉄管の内面研磨
  • 高圧ポンプの駆動用
  • 強力型フレキシブルシャフト
    強力型フレキシブルシャフト
      強力型フレキシブルシャフト



    強力型フレキシブルシャフト仕様

    呼称
    外径mm
    公差mm
    最小曲げ半径mm
    破断トルク
    重量g/m
    N・m
    kgf・m
    10
    φ9.9
    ±0.15
    750
    180
    18
    445
    13
    φ12.9
    900
    390
    40
    750
    15
    φ14.75
    ±0.2
    1000
    590
    60
    1000
    18
    φ17.75
    1200
    690
    70
    1400
    20
    φ19.8
    1300
    1200
    120
    220
    25
    φ24.75
    1500
    2000
    200
    285

    ※上記破断トルクは実測値です。実使用では1/5〜1/10としてください。
    逆回転での破断トルクは、正回転時の50%〜60%です。
    高回転(1800rpm以上)でご使用の場合、最小曲げ半径は約2.5倍以上
    としてください。
    標準長さは12mです。






    柔軟型フレキシブルシャフト

    特徴 可撓性に富み彎曲が容易。

    用途例

  • 小細工用
  • 回転用
  • スピードメーター
  • 柔軟型フレキシブルシャフト
    スピードメーターケーブル

    柔軟型フレキシブルシャフト仕様

    呼称
    外径
    公差
    最小曲げ半径mm
    破断トルク
    重量g/m
    N・cm
    kgf・cm

    3.2

    φ3.15
    ±0.1
    20
    20
    2
    45
    3.8
    φ3.75
    ±0.1
    30
    100
    10
    65
    6.0
    φ5.9
    ±0.1
    50
    490
    50
    160

    ※上記破断トルクは実測値です。実使用では1/5〜1/10としてください。
    逆回転での破断トルクは、正回転時の50%〜60%です。


      太巻コイル型フレキシブルシャフト(特注品)

    特徴 最上層の太線がピッチ巻きされており、
    フレキシブルなネジの作用があります。

    用途例

  • ダンパーの遠隔操作
  • 回転運動を直線運動に変換
  • コバルト(放射性物質)の遠隔移動
  • 粉体の移送
  • 太巻コイル型フレキシブルシャフト
    太巻コイル型フレキシブルシャフト



    フレキシブルシャフトはこのようなところで活躍しています。

    自由自在に伝達

    回転を自在に伝達

    カップリングの軸ずれ

    カップリング

    伝達最小化

    伝達の簡素化
    伝達スペースの減少

    バイブレーション出来る

    バイブレーション

    配管の内面研磨

    パイプの内面研磨

    邪魔な物を避ける

    邪魔物を避けて

    細径部を通して(ボンベ

    細径部を通して



    フレキシブルシャフトを御用命の際は、次の項目をお知らせください。選定のお手伝いを致します。

    1. 駆動モーター出力(kWまたはHP)
    2. 上記が不明の場合は軸トルク(Kgf・cm)
    3. フレキシブルシャフト回転数(rpm)
    4. フレキシブルシャフト回転方向
    5. フレキシブルシャフト長さ
    6. フレキシブルシャフト曲げ半径
    7. 駆動側、作業側軸端形状
    8. 使用環境
